8路4G/GPS AHD1080P车载硬盘/SD卡混合型录像机
型号:HB-AHD508H-4G
第一部分：产品主要功能介绍

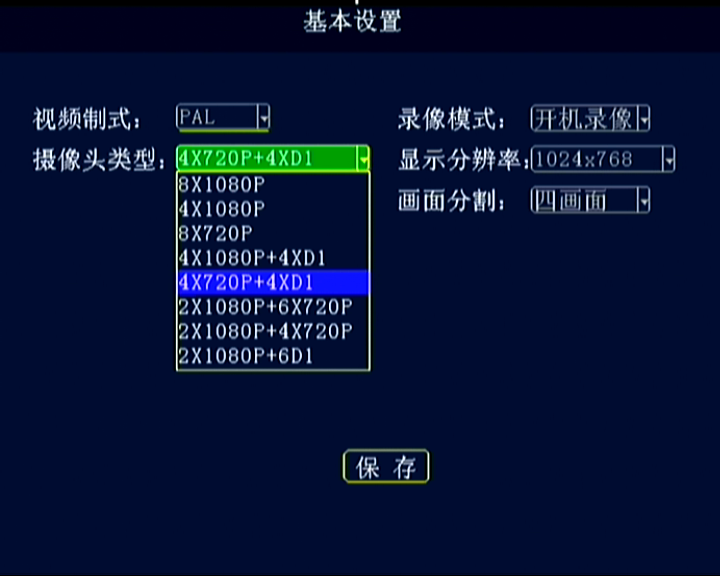

1、H.264硬压缩模式，支持8路实时720P百万AHD高清输入、8路实时1080P百万AHD高清输入；可以多种模式混合组合。如图下所示：
2、3路视频同时输出（1路CVBS视频AV输出，1路航空头输出，1路VGA输出,）；
3、优良的裸盘存储技术，解决磁盘写入不均衡导致的易损坏问题，解决反复擦写产生文件碎片问题，解决存储器文件系统崩溃导致的数据丢失、找不到存储器以及文件乱码问题，解决时间错乱导致的数据丢失问题，保障了数据完整有效，数据采用专用存储方式解决了数据保密的问题；
4、8V-36V自适应宽电压输入，超低功耗设计；
5、支持UPS技术，异常断电情况下机器自身可工作5-10秒，确保数据不被损坏，以防突发事情时，可以及时把事件过程完整的保存下来；
6、硬盘+SD卡存储（zui大支持2T的2.5”硬盘,zui大支持128GSD卡）可完全抵抗车上震动灰尘等导致的数据损坏；

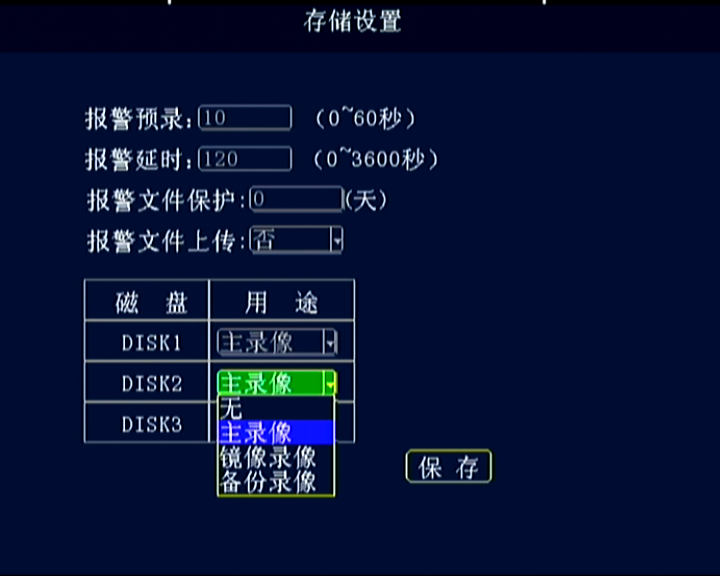

7、支持多磁盘循环存储、磁盘缺失备份存储、小码流镜像存储等多种存储策略；硬盘与SD卡双重保证了录像机的完整性，做到万无一失。如图下所示：
8、支持USB接口，备份数据以及设备升级；
9、支持GPS/BD/G-SENSOR模块扩展；可通过4G/WIFI实现远程监控（实时视频、jian ting、对讲、广播，录像查询、回放、下载）；
10、可选支持交通部部标协议；
11、支持远程配置/控制设备；
12、支持云台控制；
13、支持文字调度下发功能；
14、可扩充油量传感器、温度传感器、刷卡机、LED广告屏；
15、支持手机远程监控管理；
16、高可靠性航空头接头，性价bi超高，稳定可靠。

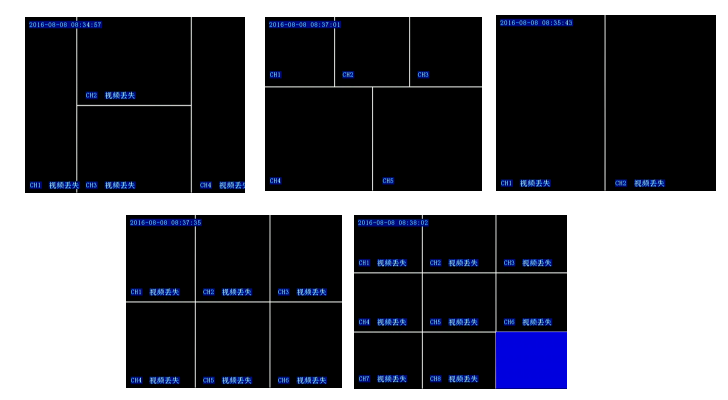

17、支持多画面显示模式，如图下所示：
第二部分：产品特点介绍
◆ 海思hi3521A解决方案，H.264压缩模式，多码流记录,提供zui高1080P两百万高清的录像效果。支持8路实时720P百万AHD高清输入/ 8路1080P百万AHD高清输入；
◆ 实时高清录像，录像1080P/720P/D1/HD1/CIF可选，帧率画质可调；
◆ 专业车载电源设计，8-36V直流宽电压输入；过载\欠压\短路\反接等多种保护电路，适用于各种车辆；
◆ 提供12VDC电源输出，可为摄像机、小屏幕等多个周边设备恒压供电；
◆ 硬盘+SD卡记录数据（zui大支持2T的2.5”硬盘,zui大支持128GSD卡），可完全抵抗车上震动灰尘等导致的数据损坏，让产品能适应多数产品不能适应的恶劣路况；
◆ 看门狗异常重启功能保护，能保护机器和录像；
◆ 裸盘存储技术，解决标准文件系统存储出现的易丢数据问题；
◆ 熄火延时录像功能（时间可设置zui长达24小时）；
◆ 意外事故下断电保护功能:采用特别UPS技术, 可使机器在切断外部电源下仍可正常工作5到10秒,以保证录象文件的完整性,方便事故查询
◆ 自动录象、定时录像、报警录像等多种录像方式，满足不同需要；
◆ 显示记录车辆行驶状态、车牌、线路、超/低速等车辆信息，方便管理；
◆ 支持GPS/BD，4G模块扩展（可选）；可扩充WIFI；
◆ 超强的网络功能，支持TTX平台、部标标准平台，支持远程维护；
◆ 远程支持音视频监控，双向语音对讲，远程云台控制，手动报警，超速报警，越界以及线路偏离报警；
◆ 4路报警输入（开关门，灯光，转向，刹车，倒车多各种类型可配置），可联动多种响应；
◆ 2路报警输出，支持联动声光报警器、断油断电
◆ 支持报警输入本地自动拍照功能
◆ 高可靠的航空头输入输出接口，安装拔插方便，抗震性能更强；
◆ 系统界面操作流畅，功能直观；
◆ 强大的客户端程序，提供实时监看、jian ting对讲、回放、录像、高清晰截屏等多种功能；
◆ 可通过SD卡进行软件升级或远程升级；
◆ 支持手机远程监控，支持远程对讲功能；
◆ 支持可扩展云台控制，刷卡机，油量传感器，LED广告屏等；
◆ 可根据客户要求进行批量性功能定制；
第三部分：产品规格参数
项目
参数
操作系统
嵌入式Linux
系统语言
中文、英文、其它（可定制）
视频压缩格式
H.264压缩模式
OSD
字符叠加功能，支持时间日期、车辆ID等信息图像叠加
GUI
图形OSD
界面
可通过外接显示屏，遥控器操作设置系统参数
视频及录像
系统
视频输入
4路1080P AHD高清输入, 航空头接口, 1.0Vp-p, 75Ω
8路1080P输入
8路720P输入2路1080P+6D1输入
2路1080P+6路720P输入
2路1080P+4路720P输入
4路1080P+4路D1输入
4路720P+4路D1输入
视频输出
1路复合视频输出+可选VGA输出, 1.0Vp-p, 75Ω, 支持1路全屏和4/9路分割
预览功能
单路、4/9画面拼接预览，支持手动/ 事件触发全屏显示功能
录像分辨率
支持1080P、720P、D1、HD1、 CIF可选, zui大可支持8路1080P.
录像质量
0到7级录像可配, 优0级, 最低7级
录像速率
PAL: 100帧/s , CCIR625 line,50场
NTSC: 120帧/s, CCIR525 line,60场;
CIF: 256Kbps ~ 1.5Mbps, 多级画质可选
HD1: 600Kbps ~ 2.5Mbps, 多级画质可选
D1: 800Kbps ~ 3Mbps, 多级画质可选
720P: 1Mbps-4Mbps, 多级画质可选
1080P: 1Mbps~8Mbps, 多级画质可选
录像方式
默认自动录像，支持点火录像、手动录像、报警录像等
音频
音频输入
4/8路，航空头接口
音频输出
1路
压缩格式
G.726压缩格式, 速率8KB/s
报警输入
4路IO报警输入，脉冲速度输入；具有报警联动功能
报警输出
2路开关量输出，联动声光报警器、断油断电等
通讯接口
1路RS232，可扩展刷卡机，油量传感器，LED广告屏等
1路485接口，可扩展云台
无线传输
支持内置3G无线传输功能, WCDMA, CDMA2000,TD-SCDMA兼容GPRS, EDGE；
可内置4G无线传输功能, TDD-LTE, FDD-LTE
定位
支持内置GPS / BD模块，可上报部标平台
磁盘
硬盘
支持大容量2.5寸硬盘（zui大2T）
SD卡
1张大容量SD卡录像，zui大支持128G, 可以支持同步子码流录像，保障数据的安全
升级方式
支持U盘升级，SD卡升级、FTP远程自动升级
存储方式
专有裸盘存储方式：目前是行业优良的存储方式
USB
前置USB接口，可使用U盘升级备份数据；硬盘盒USB接口，可备份录像，支持USB鼠标
录像回放
视频搜索
可通过录像时间、录像方式等方式搜索录像视频数据
回放
zui大支持4/8路同步回放，暂停、快进、快退
支持2, 4, 8, 16倍速度快进或后退
电源及功耗
电源管理
自适应宽幅电源输入，具备过载，欠压、短路、反接等保护功能；
支持定时开关机、延时关机功能。输入电压
DC:+8V ~ +36V
输出电压
+12V@2.5 A，+5V@2A
功耗
正常工作状态＜5W
工作环境
温度
-20℃ to +70℃
湿度
20% to 80%
安全管理
密码访问
用户密码、管理员密码两级管理
其他
尺寸
140 （D）* 150（W）* 60（H） mm
净重
裸机重1 Kg 含包装（ Kg）

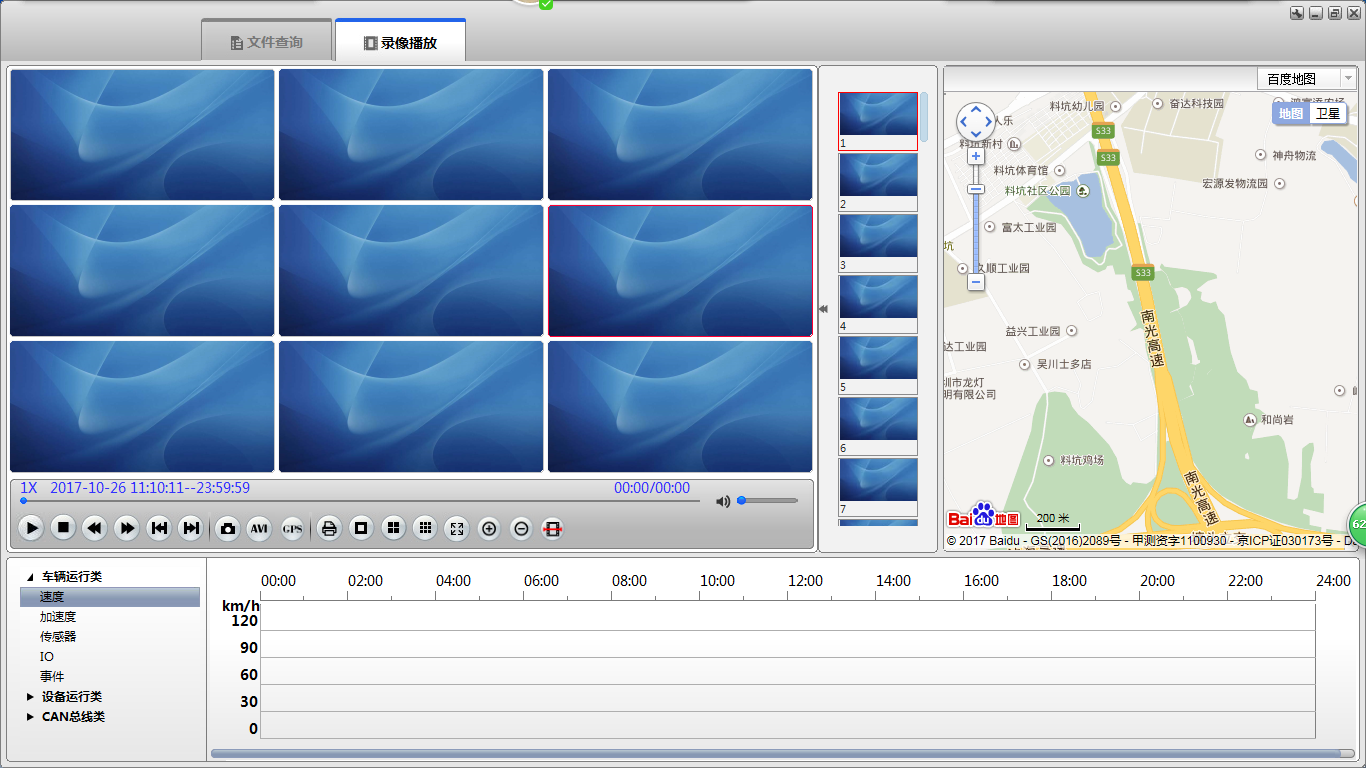

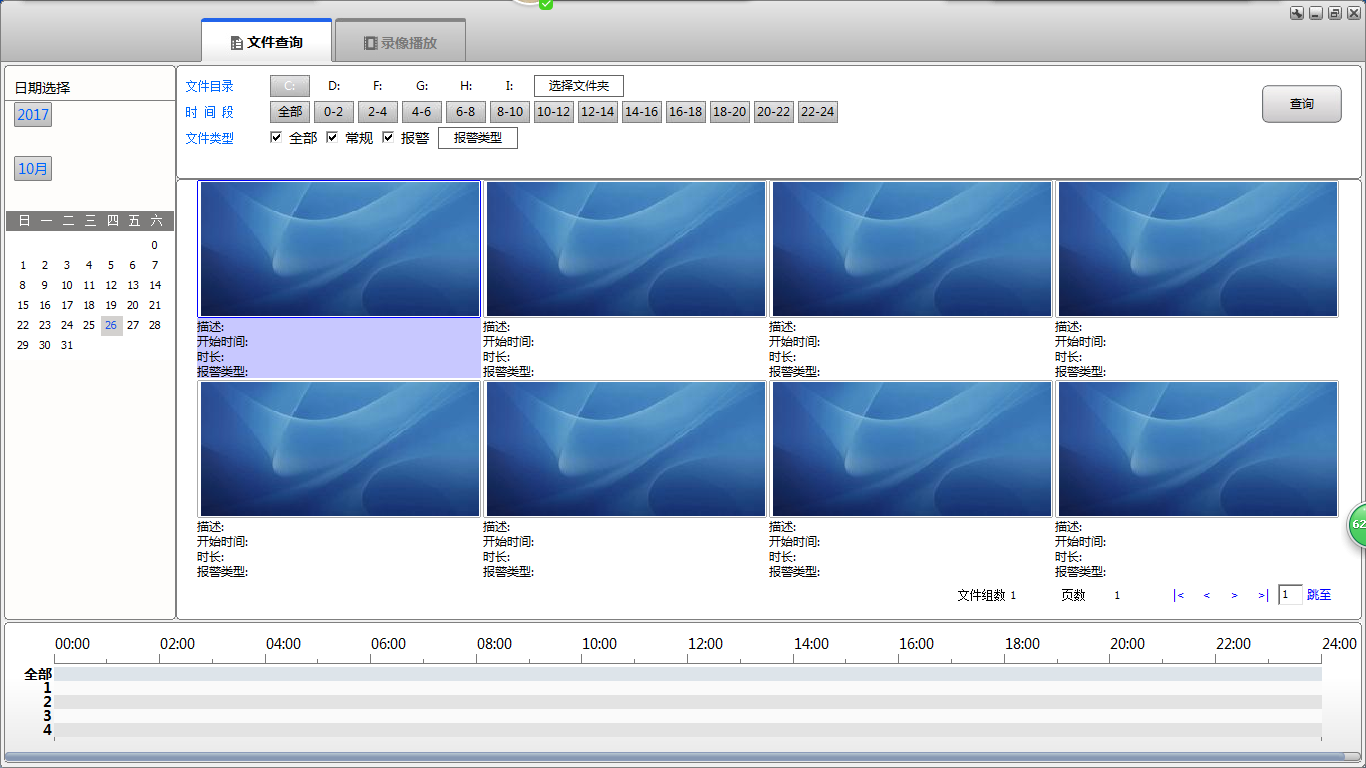

第四部分：视频播放软件
第五部分：无线视频传输功能
一、 系统结构
本系统分为：车载终端设备、4G无线视频管理服务平台、监管中心jian kong软件三个部分组成。
1、车载终端设备
车载终端系统由4G无线视频主机终端、车载摄像机、车载麦克风、遥控器及SD卡/硬盘组成。其中4G无线视频终端主机作为核心设备，负责将摄像头采集的各监控点的视频图像经过H.264压缩编码后的图像信息流通过无线4G网络上传到中心服务器，服务器通过TCP/UDP方式将视频发送到监控客户端,车载本地通过SD卡/硬盘进行实时连续录像保存。
2、4G无线视频管理服务平台
《4G无线视频管理服务平台》由通讯服务器、管理服务器和光纤宽带网络组成。其中通讯服务器主要对监控终端传回到现场视频图像信号进行转发操作。管理服务器主要用于对客户端软件的权限进行管理。
3、监管中心jian kong软件
监管中心jian kong软件，主要用于实现对各监控车辆的实时视频浏览、摄像机姿态调整与查看、对远程车机的设置与控制、对讲通话、jian ting、车辆定位查看等功能。
二、 系统特点说明
1、车载4G功能模块特点
1）、实时音频、视频同步传输功能：管理人员通过此功能可远程实时观看车辆内部司乘人员及乘客的活动情况和车辆行进过程中的道路参与人和参与物的实际画面情况,，掌握车辆信息；
2）、GPS定位功能：车辆的实时GPS地理位置信息与视频及时上传到客户端，两者相结合可更直观的了解车辆信息；
3）、实时抓拍图片功能：通过此功能可远程实时抓拍任意一路视频图片并保存到本地
4）、远程调阅本机录像功能：可随时查看/下载本机录像视频文件；
5）、实时视频录像、截图功能：可对特定某路视频鼠标右键视频截图或录制，录制后的视频片段为AVI格式；
6）、重启车机功能：终端工作不正常时，用户可以通过操作“远程重启”指令，终端收到该指令后会立即关闭电源3秒钟后重新启动电源；
7）、超速报警：当设置允许超速上限值与允许超速时间参数后，车辆超过此设置上限，客户端平台会提示报警（录像报警，信息报警两种方式）；
8）、紧急求救报警：车机紧急报警信号线接上后，当车辆遇到紧急情况时，可按报警按钮通知监控中心，以供监控中心管理
9）、远程设置设备参数：相应功能实现需要对本机录像设置参数的调整，此功能可大大减少管理人员工作任务量，只需要在客户端软件进行设置；
10）、轨迹回放功能：可通过客户端回放某一辆在某一时间段行驶路径，分析当时行车情况；
11）、录像回放功能：可通过客户端回放某一辆在某一时间段车内发生的情况。
三、4G客户端软件

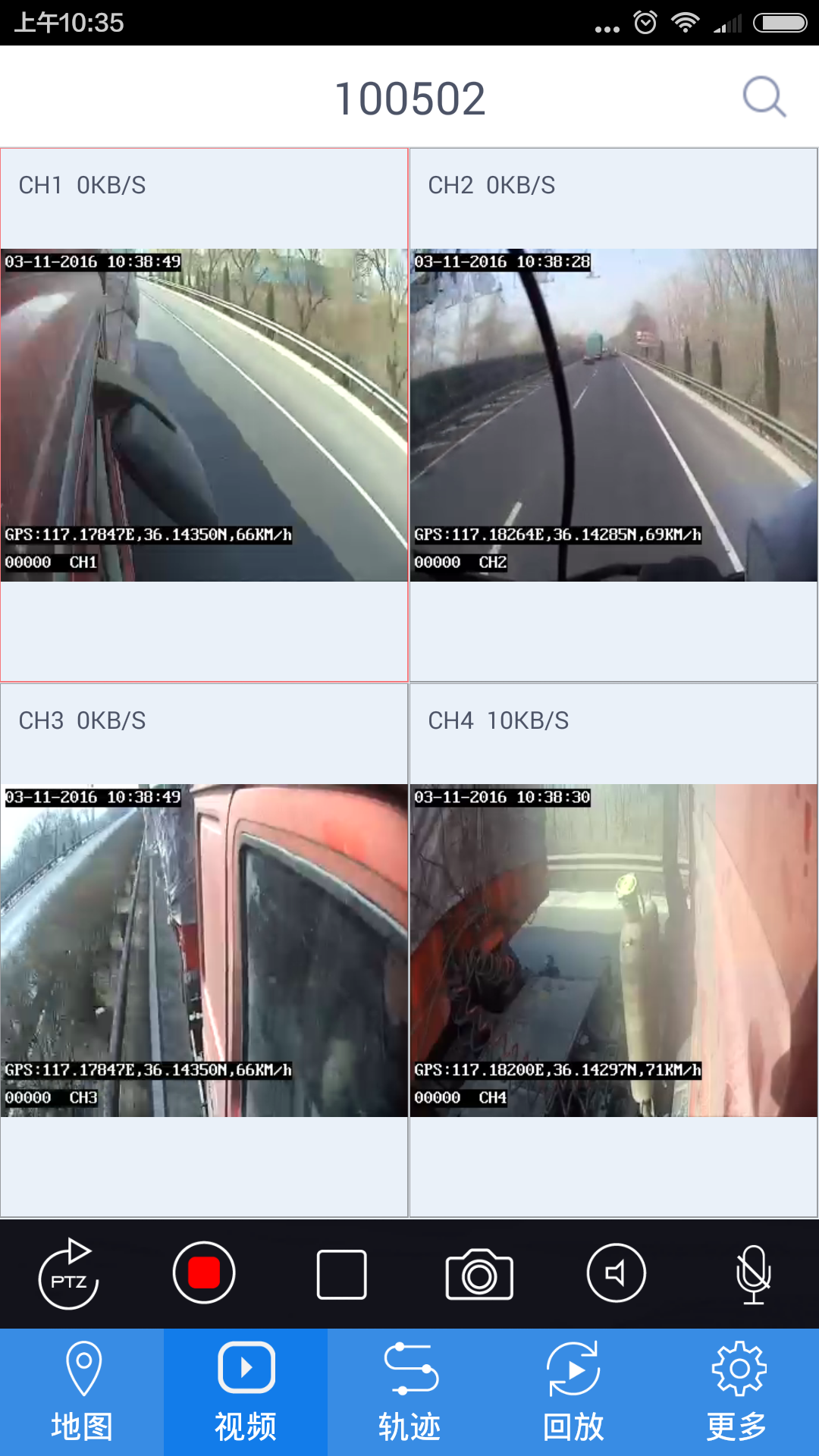

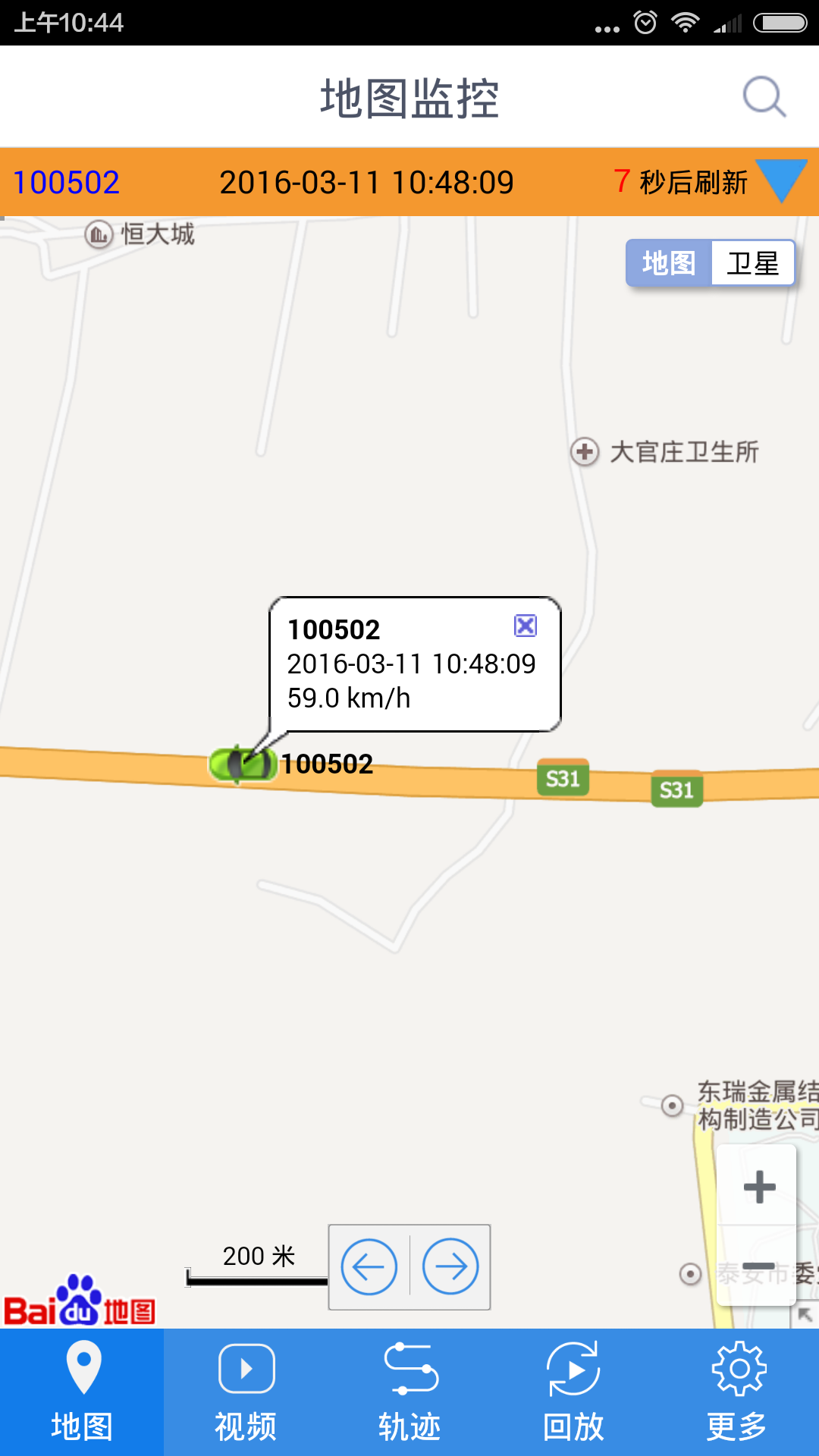

手机客户端

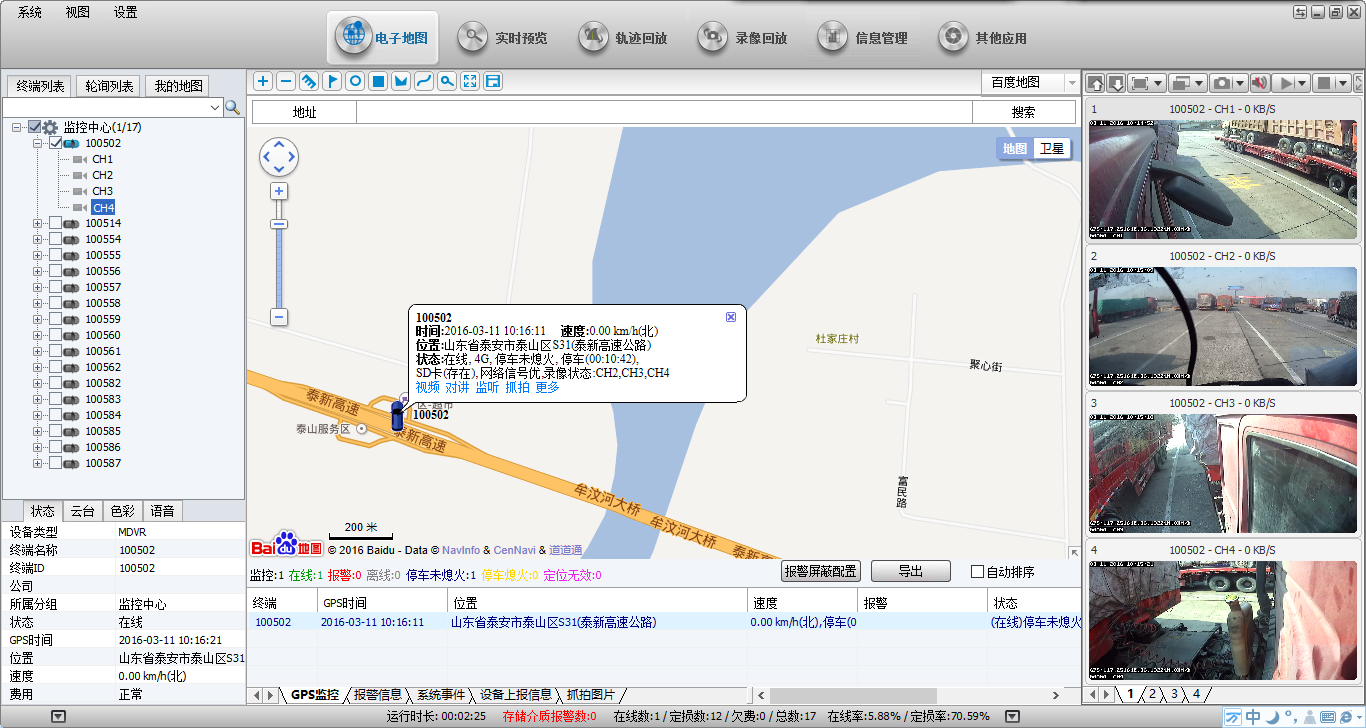

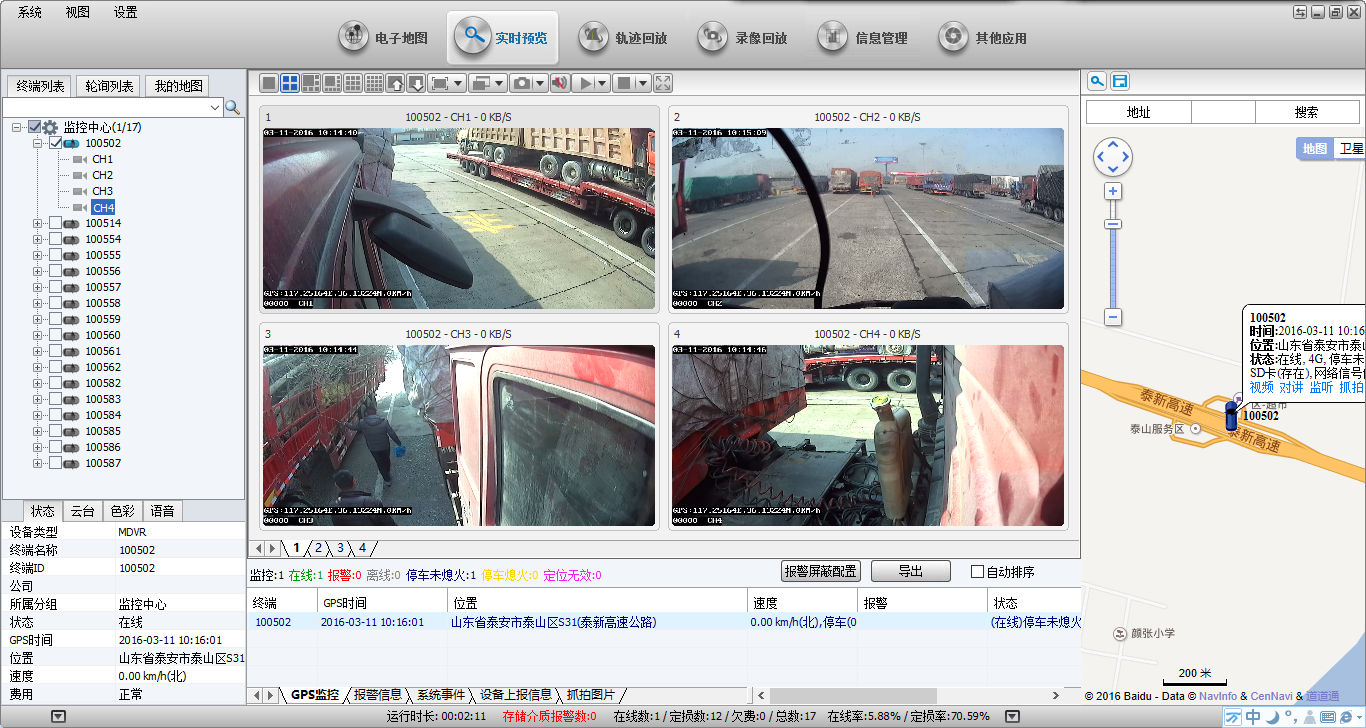

监管中心jian konmg软件界面
